엠피온 블랙박스 날짜 오류 수리

2025.09.03

MDR-Q330 블랙박스 날짜 오류 수리

​

블랙박스 날짜가 이상하다.

외장 GPS까지 달려있기 때문에, GPS가 정상 수신되면, 날짜와 시간이 맞아야 한다.

​

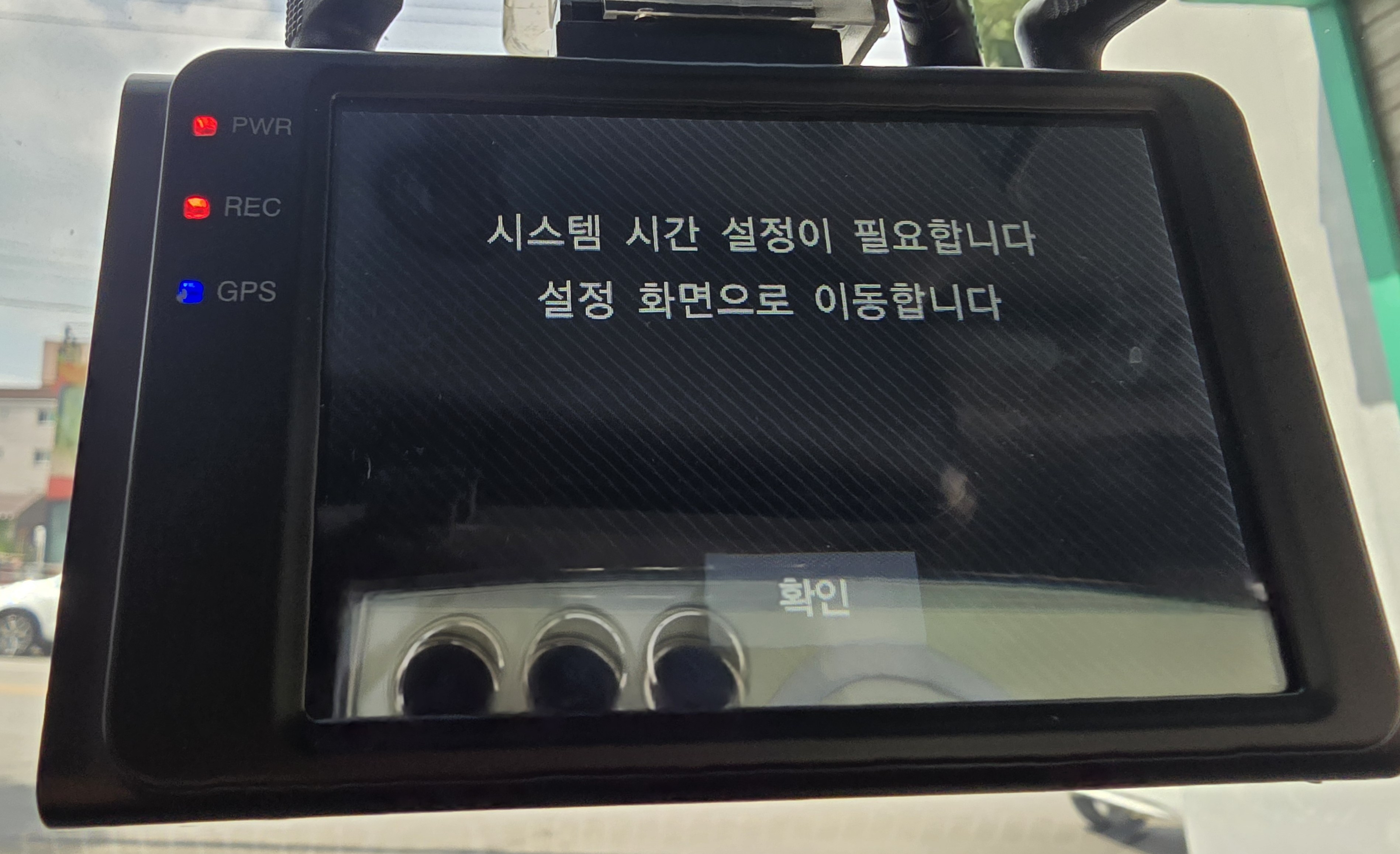

그런데 얼마 전부터 날짜가 맞지 않다고 경고가 나타난다.

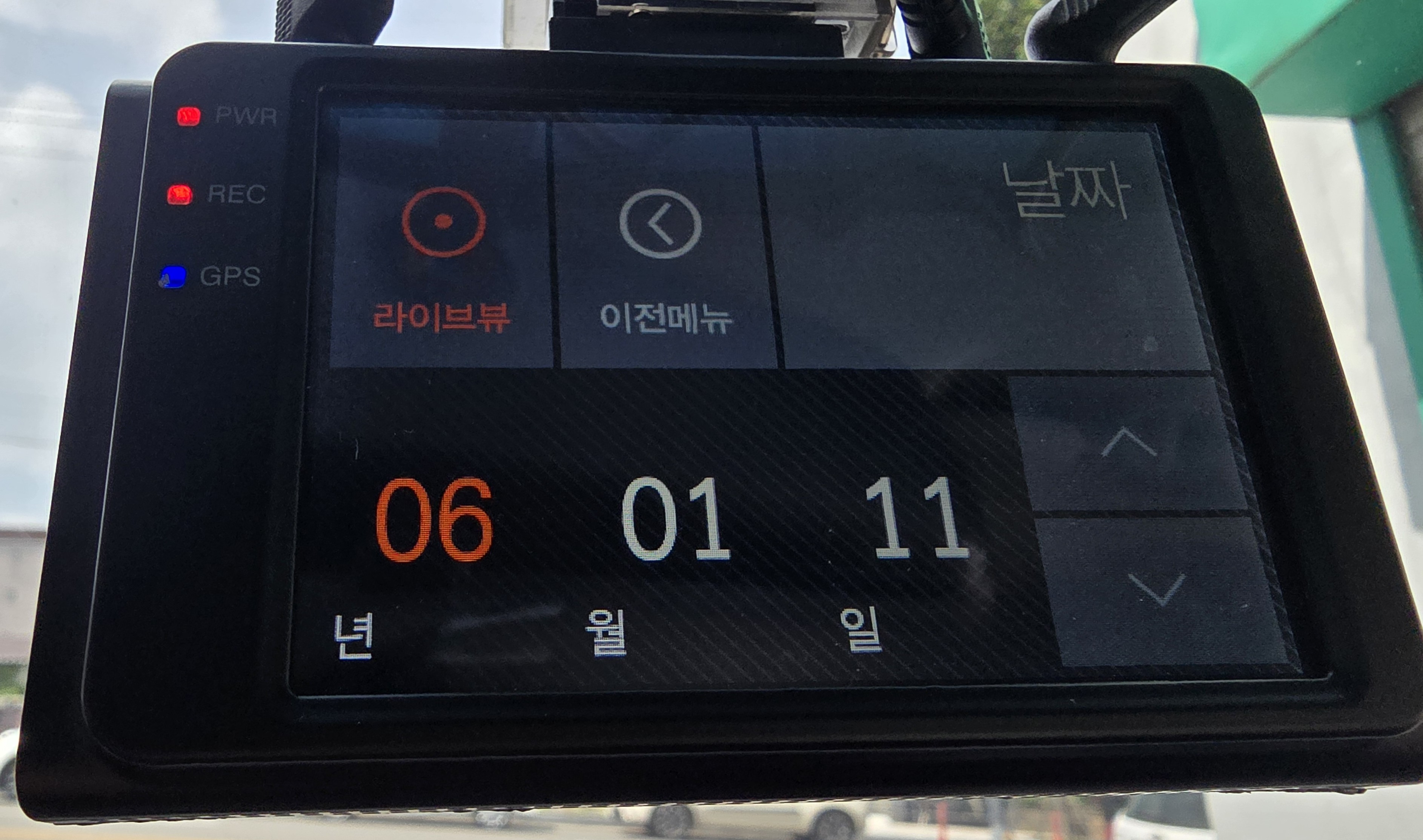

확인을 누르고 설정을 하여도 바로 날짜는 06년 1월 11일로 고정된다.



시간은 정상적으로 잘 적용된다.

그런데 날짜는 계속 저장을 해도 적용되지 않는다.

​

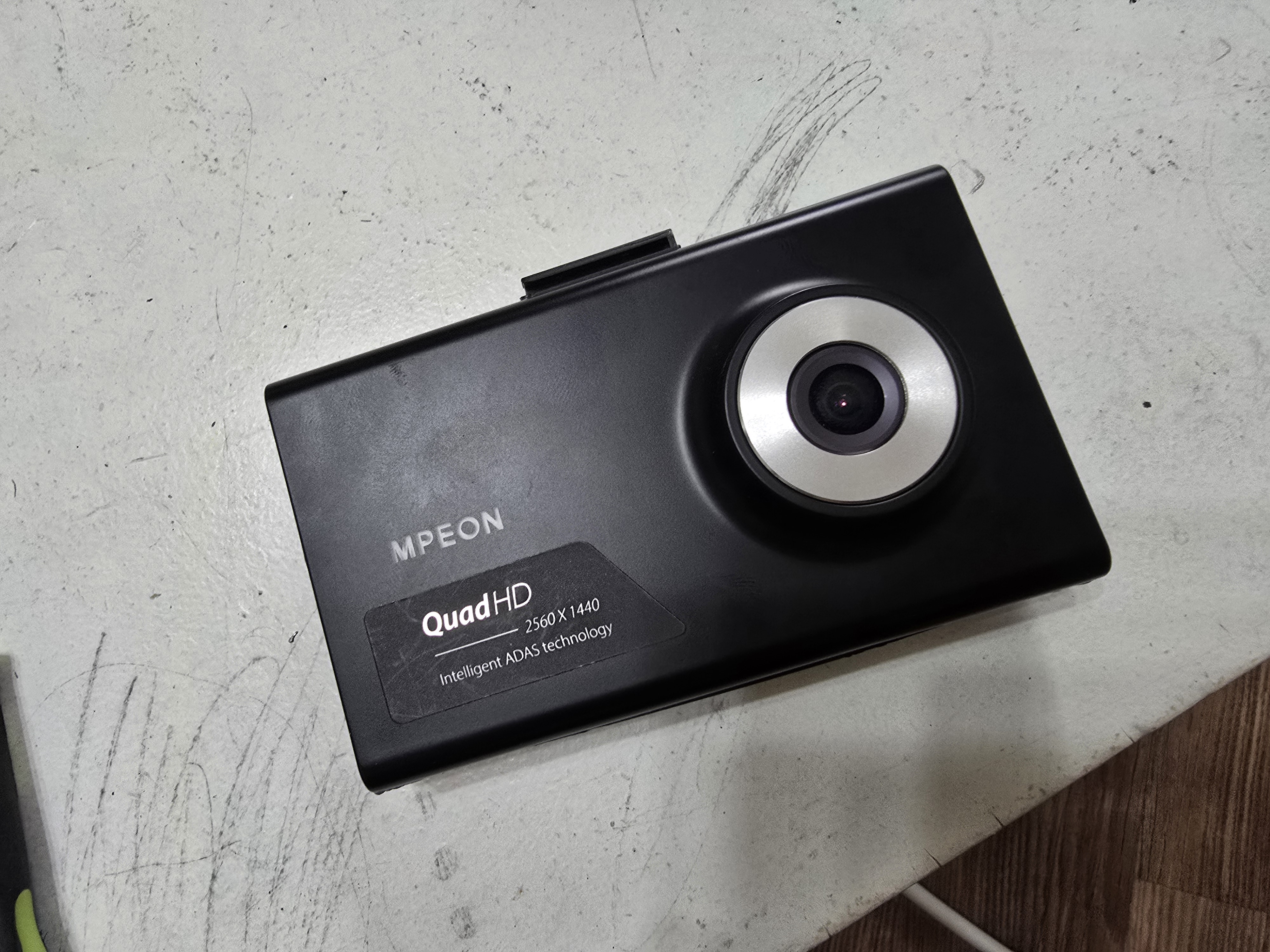

내 블랙박스는 MDR-Q330 모델이며 아마 2019년에 구매했나보다...



몇가지 검색을 해보니, 블랙박스에 있는 배터리를 교체하면 된다는 글이 보였다.

​

일단 가져와서 분해를 해본다.

​

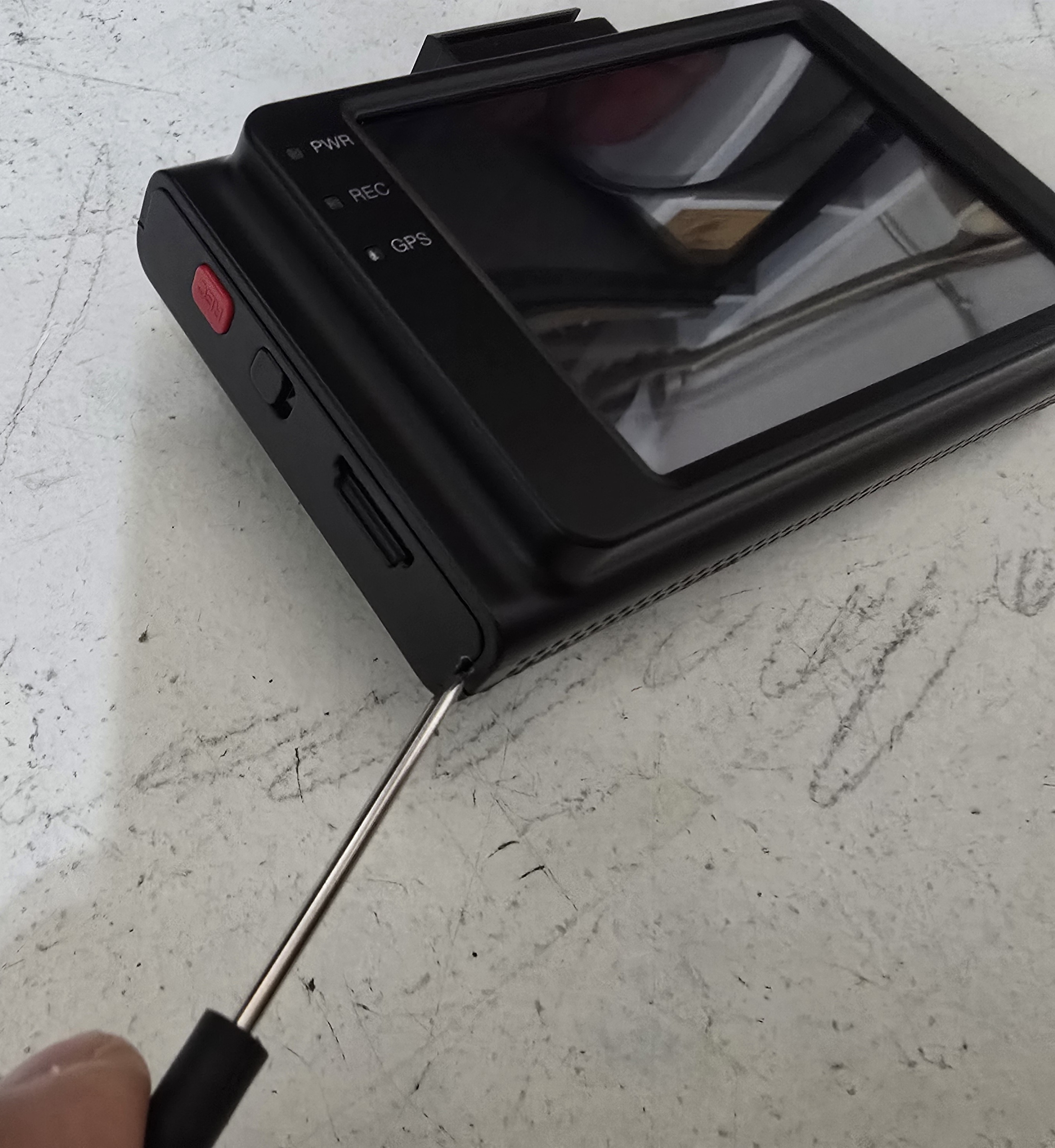

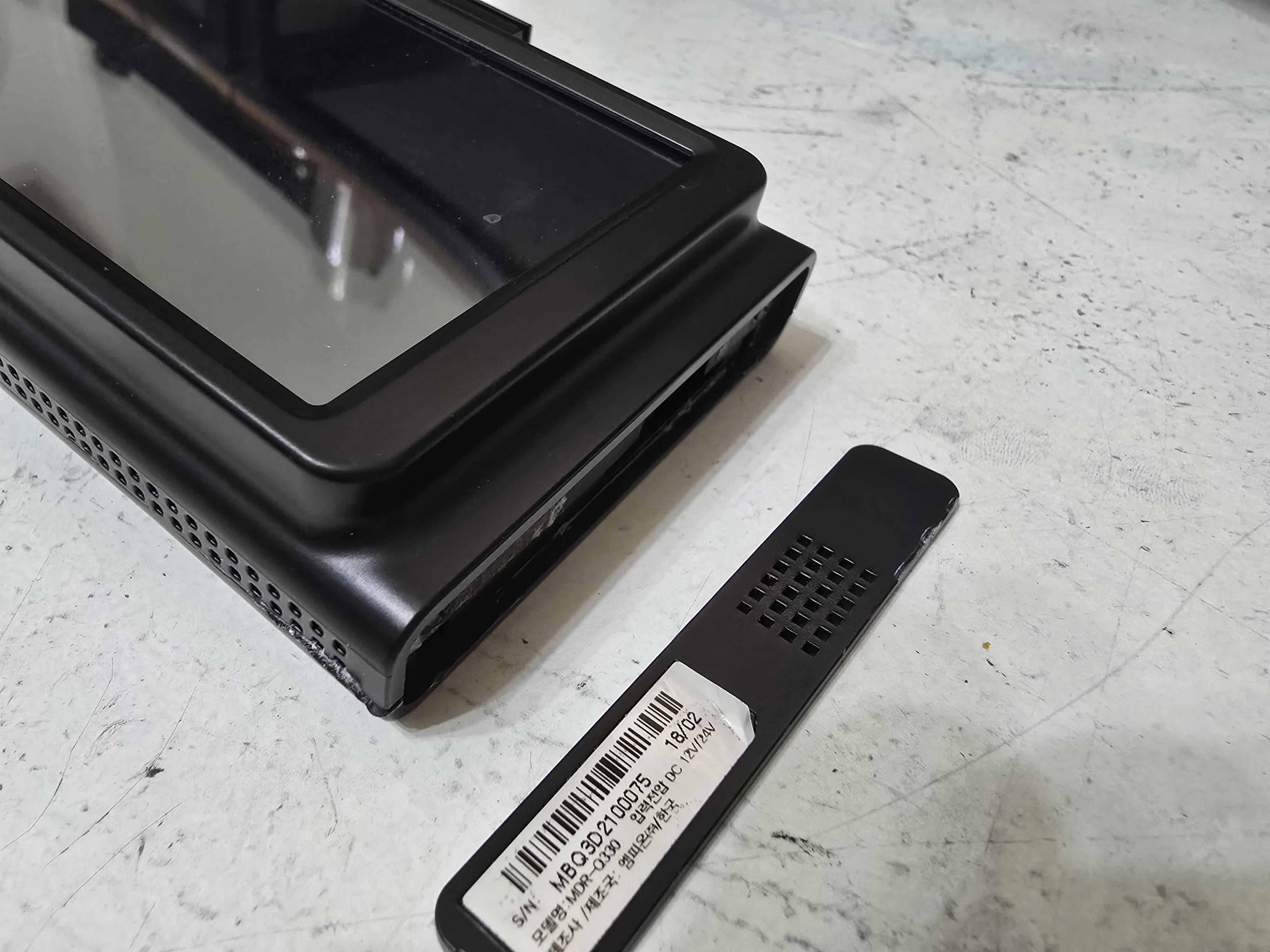

먼저 좌측 우 측을 일자 드라이버 작은걸로 제껴서 뜯어낸다.

양면 테이프로 고정되어 있다.

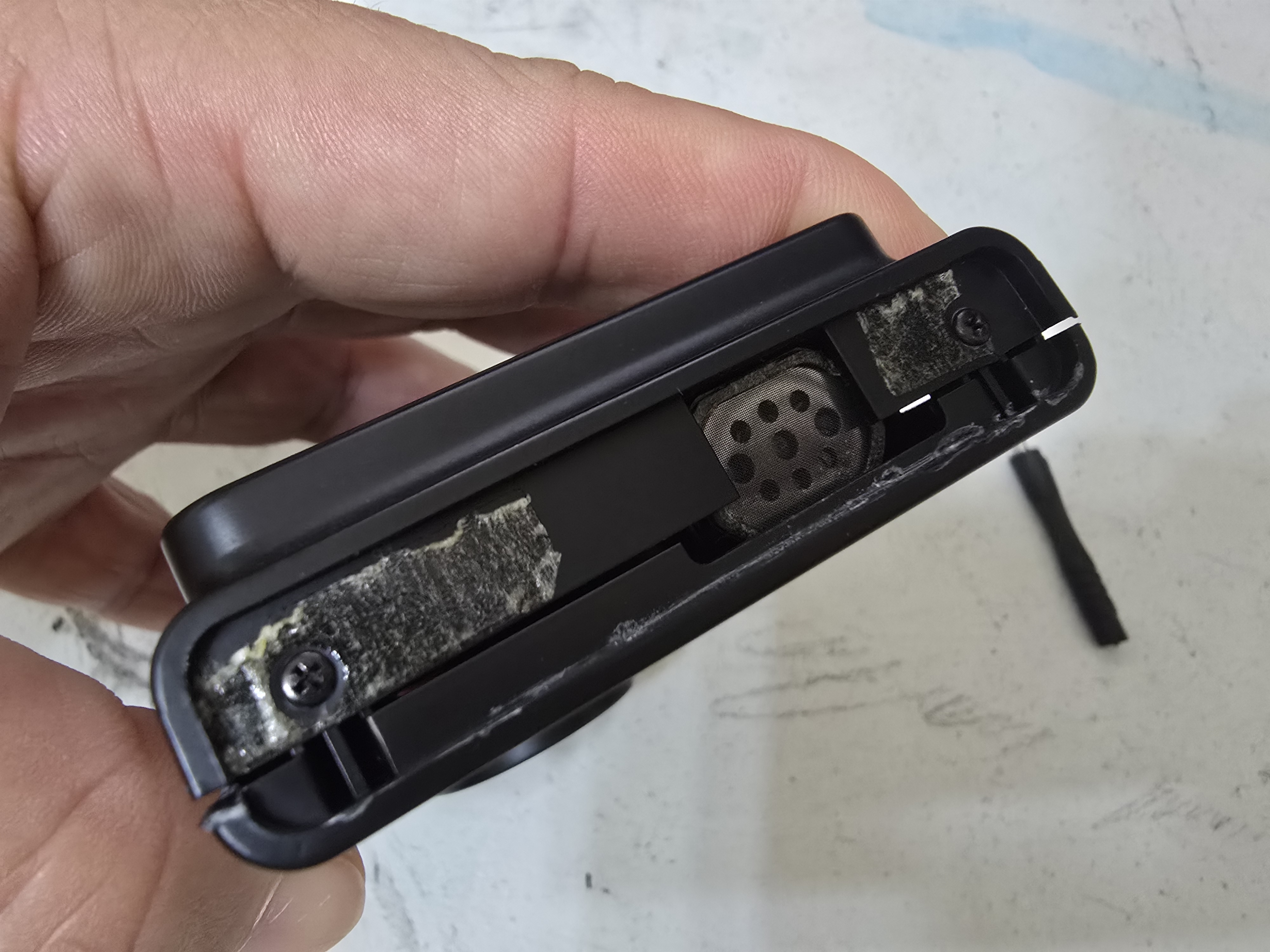

양쪽에 나사가 있으니, 나사를 풀어준다.



그런다음 상단에 살짝 제끼라고 홈이 있는데, 거기에 드라이버를 살짝 찔러 벌리면 상판이 떨어져 나온다.

​

난 이미 한번 뜯어보려고 생쑈를 했다보니, 많이 헤져있는데, 위의 나사를 먼저 풀어주면 쉽게 분해된다.

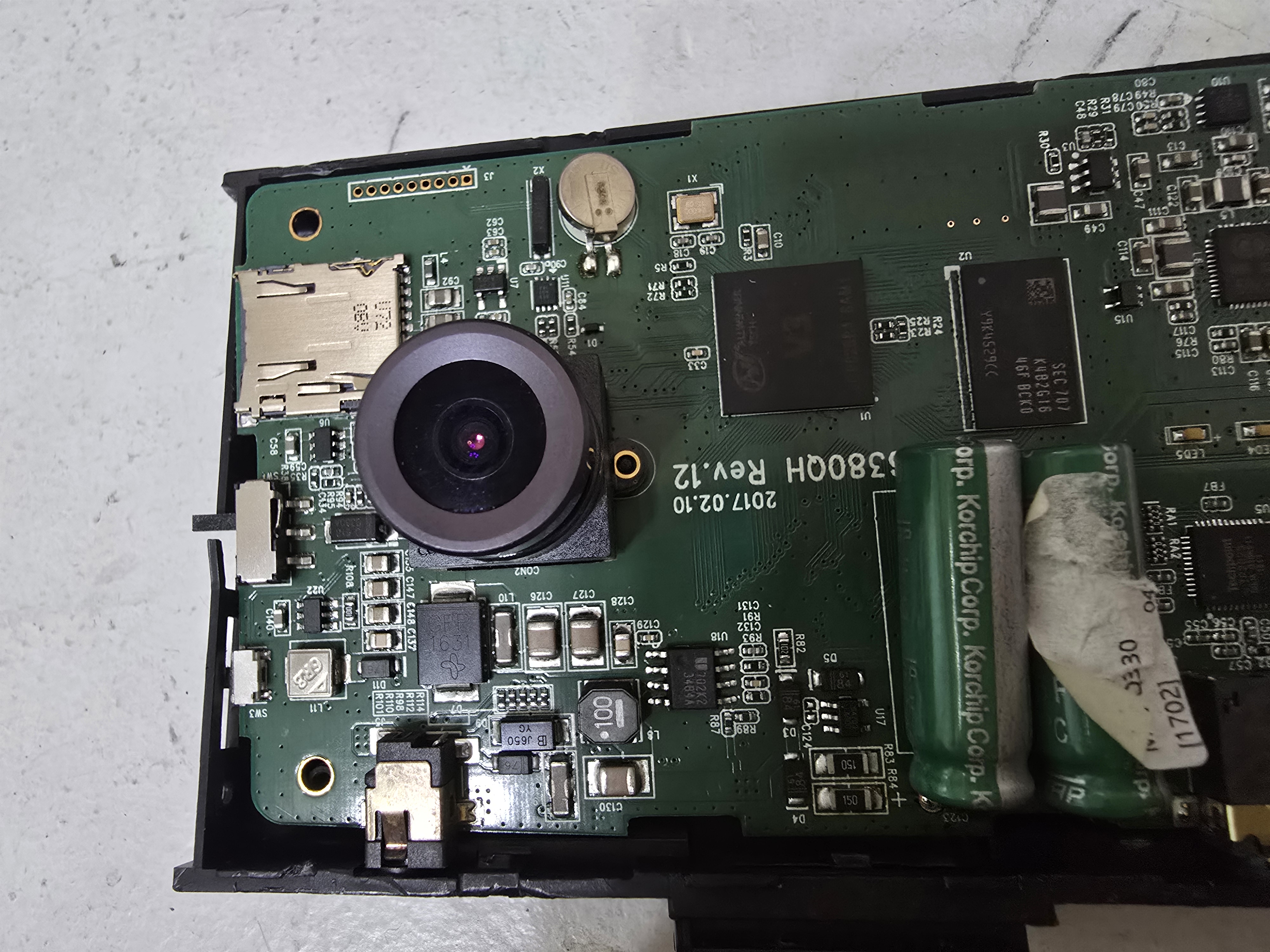

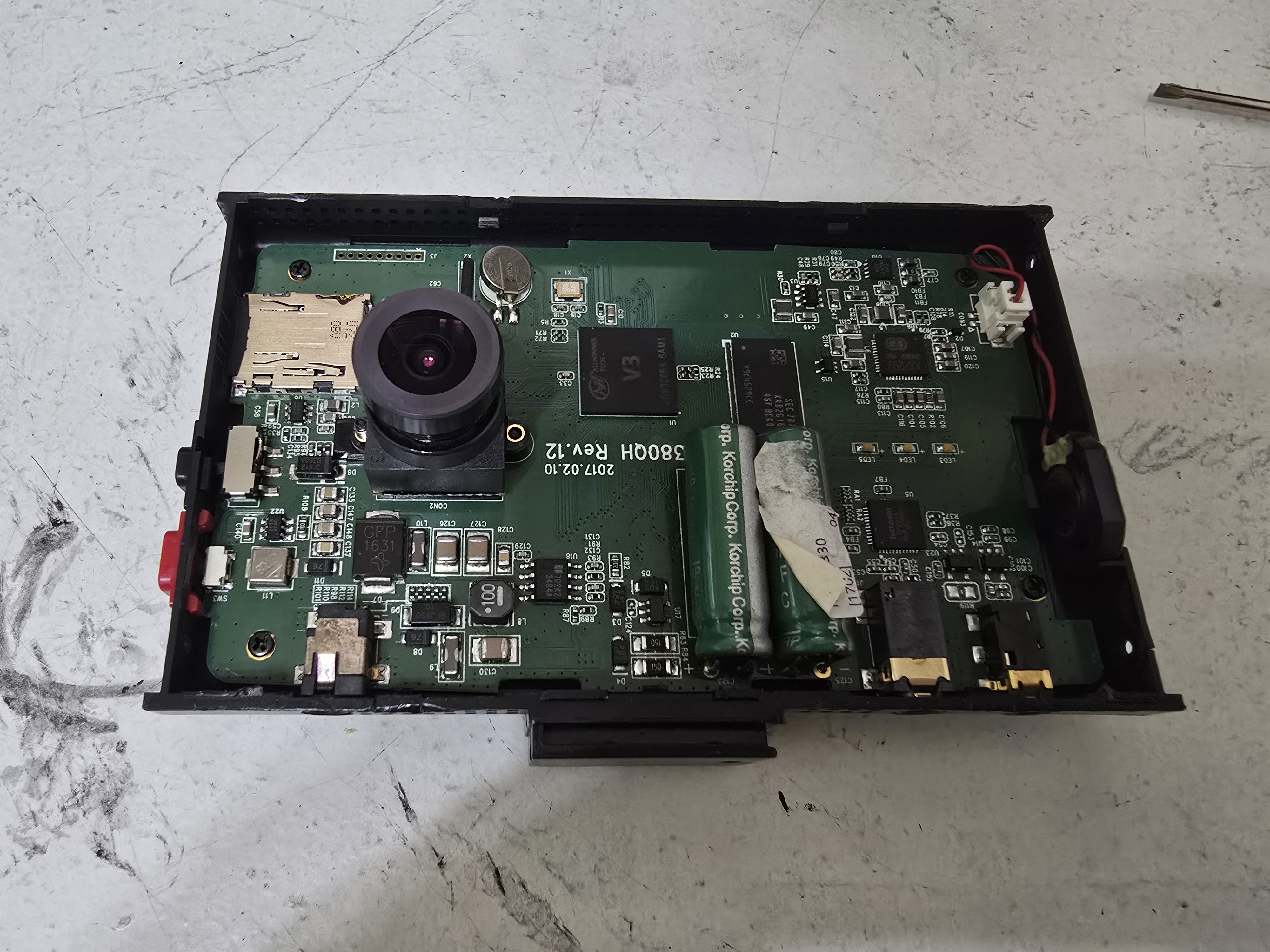

분해를 했으니, 자세히 살펴본다.

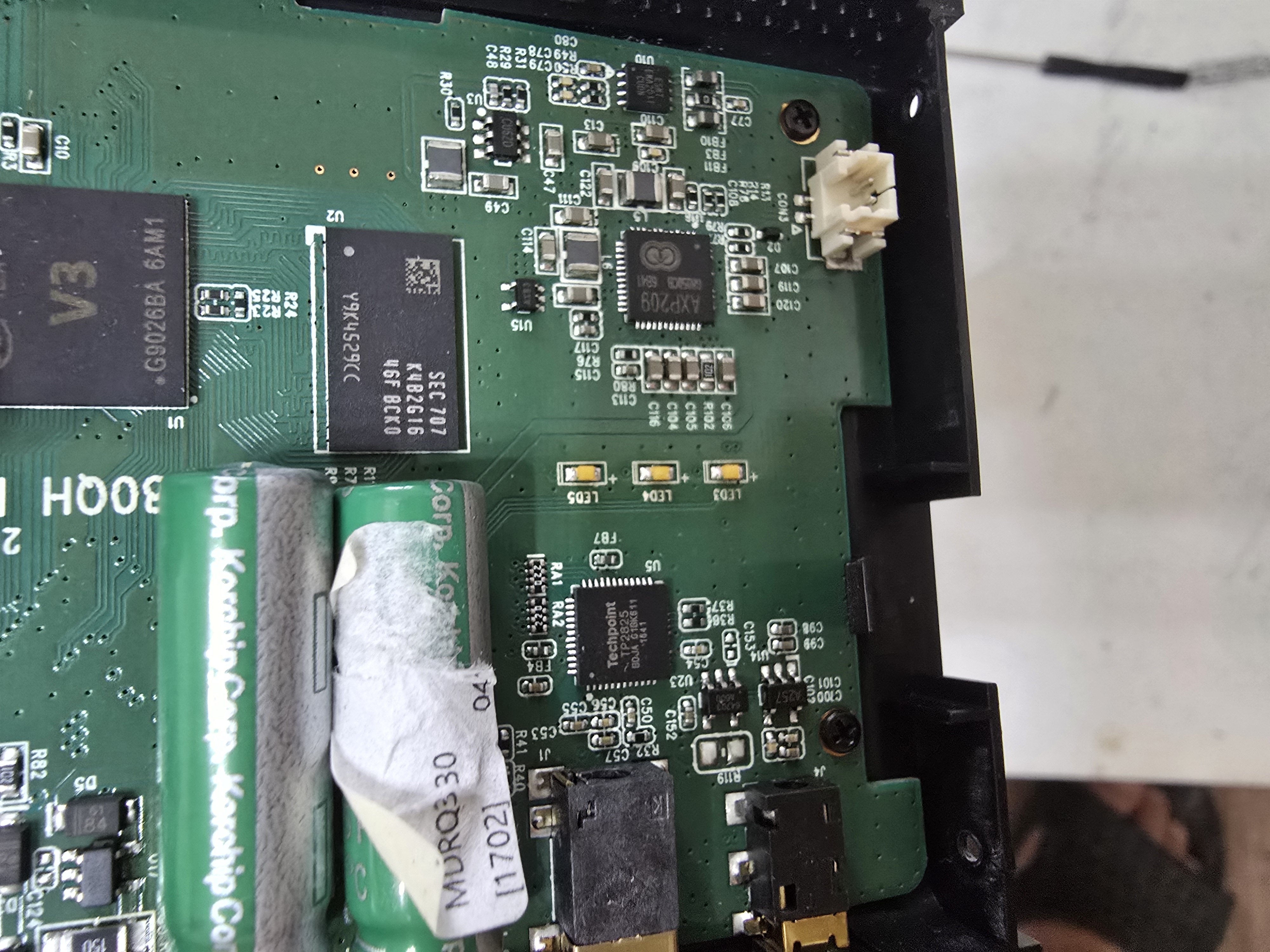

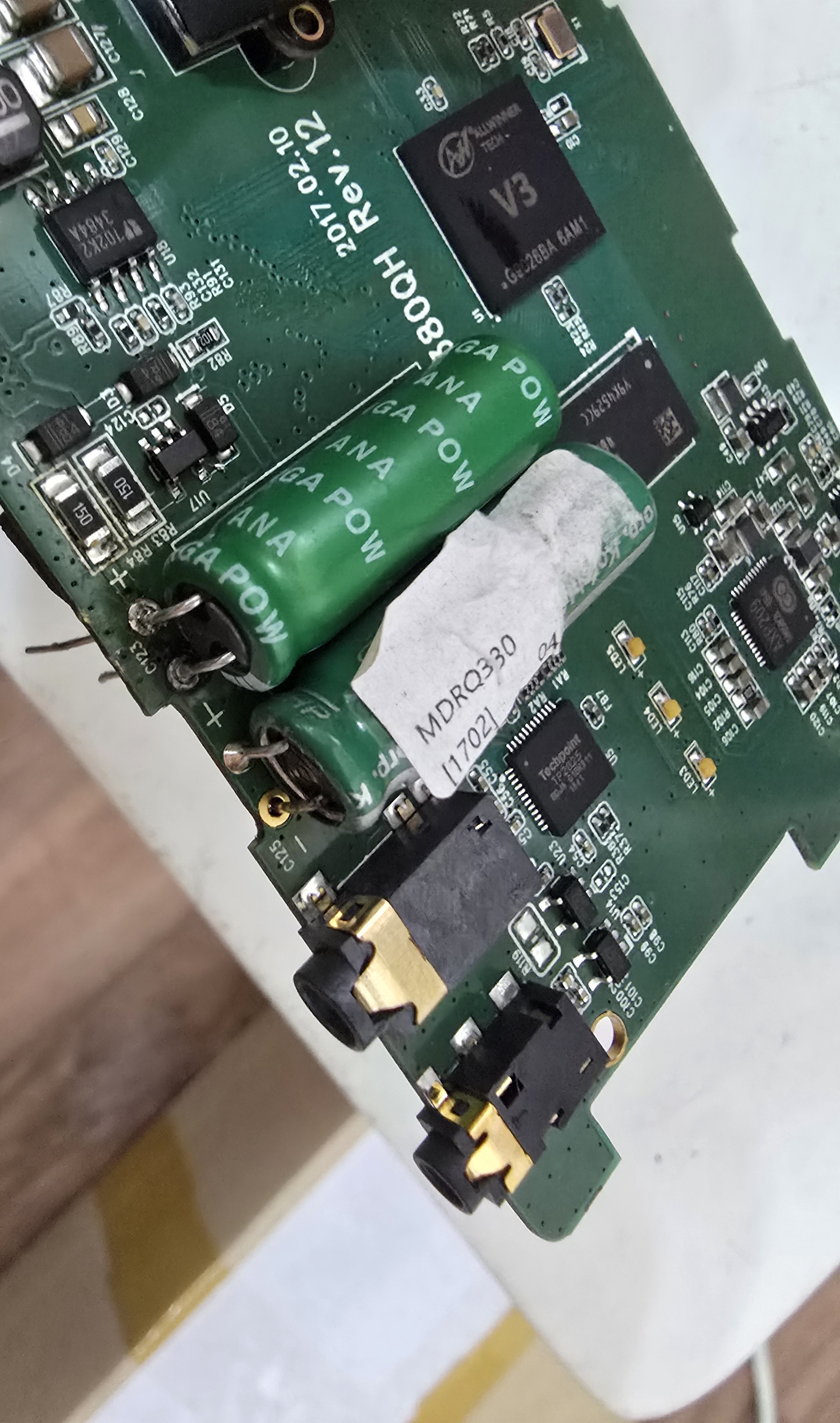

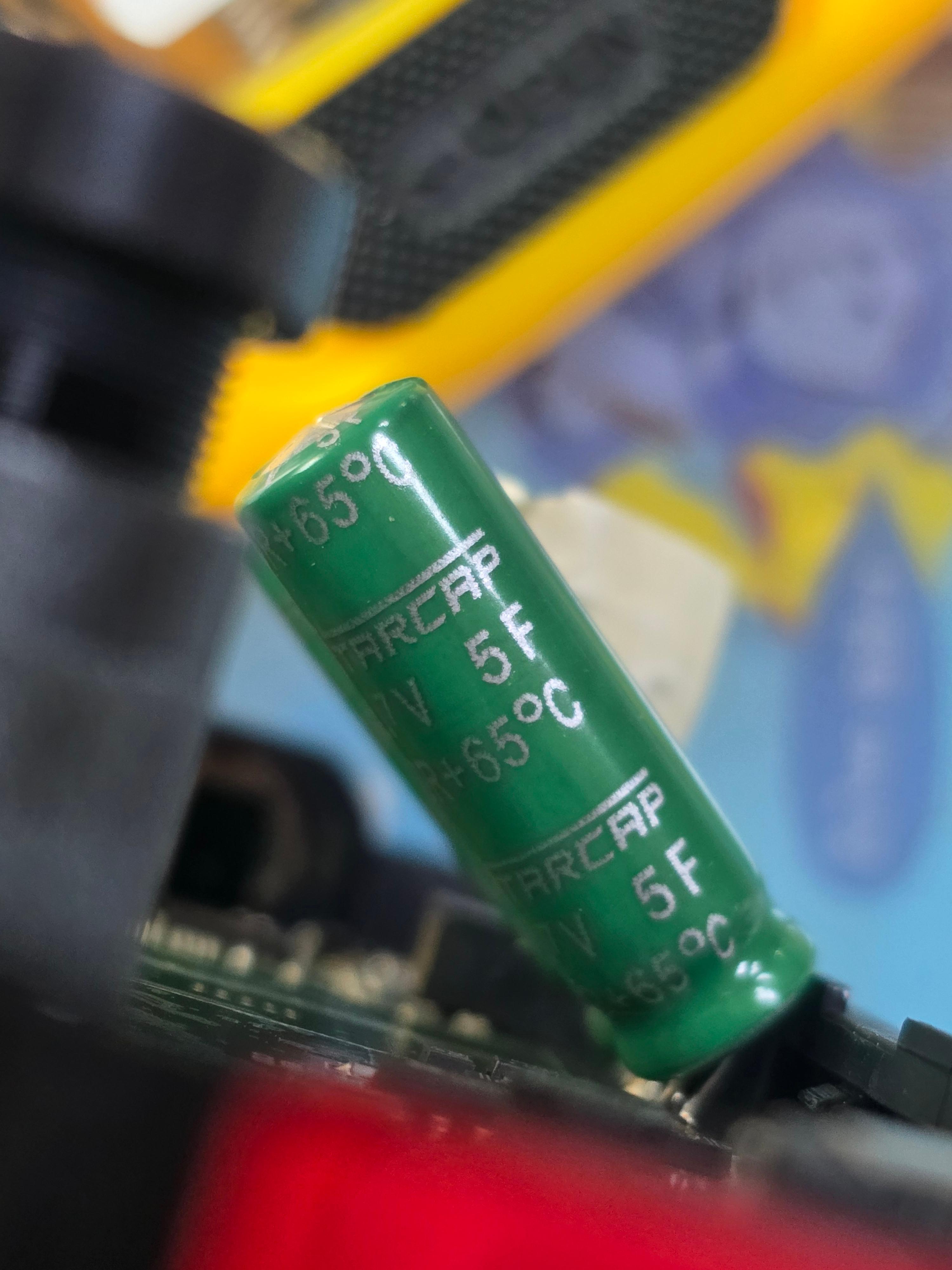

커패시터 (컨덴서, 커패서티, 콘덴서 )가 하나가 부풀어 터진 것을 발견했다.



날짜랑 시간 중에, 날짜만 맞지 않으니, 혹시 날짜를 담당하는 커패시터가 터져서 그런걸까? 라는 생각이 문뜩 들었다.



배터리도 확인했다.

​

보이는 정보를 가지고, 커패시터는 2.7V 5F 짜리이며, 사이즈는 8X25 짜리로 보였다.

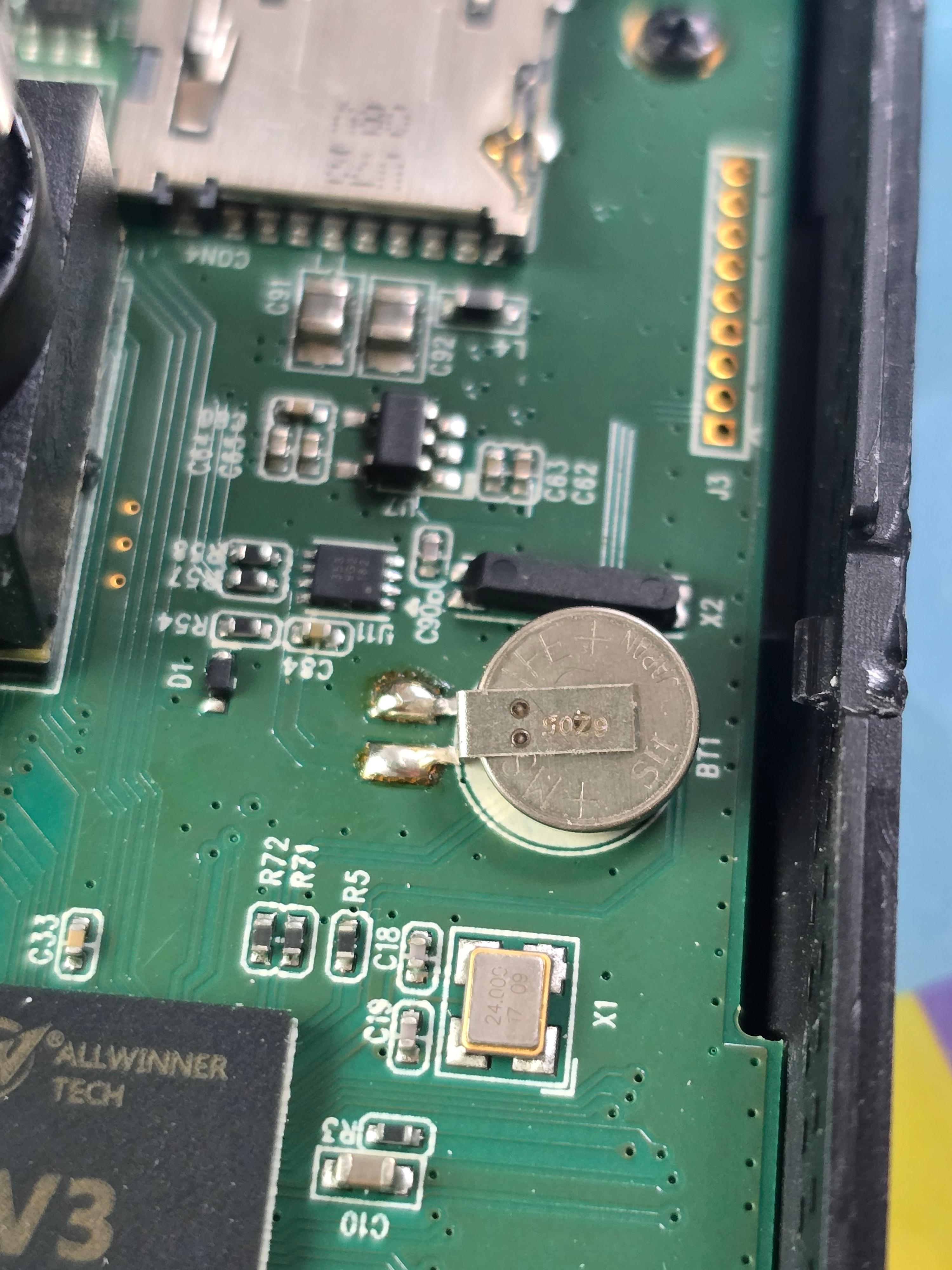

그리고, 배터리는 MS621F-FL11E 3V 짜리라는 것을 알아냈다.



https://link.coupang.com/a/cOrwxy

슈퍼콘덴서 슈퍼캐패시터 울트라 하이캐패시터 2.7V1F 2.7V1.5F 2.7V3F 2.7V3.3F 2.7V5F 2.7V7F 2.7V10F 2.7V15F 2.



https://link.coupang.com/a/cOrw2W

세이코 충전용 배터리 MS621F-FL11E (3V 5.5mAh) (지피에스(GPS)-RGM2000용) 리튬 건전지 - 전용배터리 | 쿠



위 정보로 검색해서 배송 받았다.



다시 블랙박스를 분해해서, 터진 커패시터를 떼어내기 위해서는 지난번보다 좀 더 뜯어내야한다.

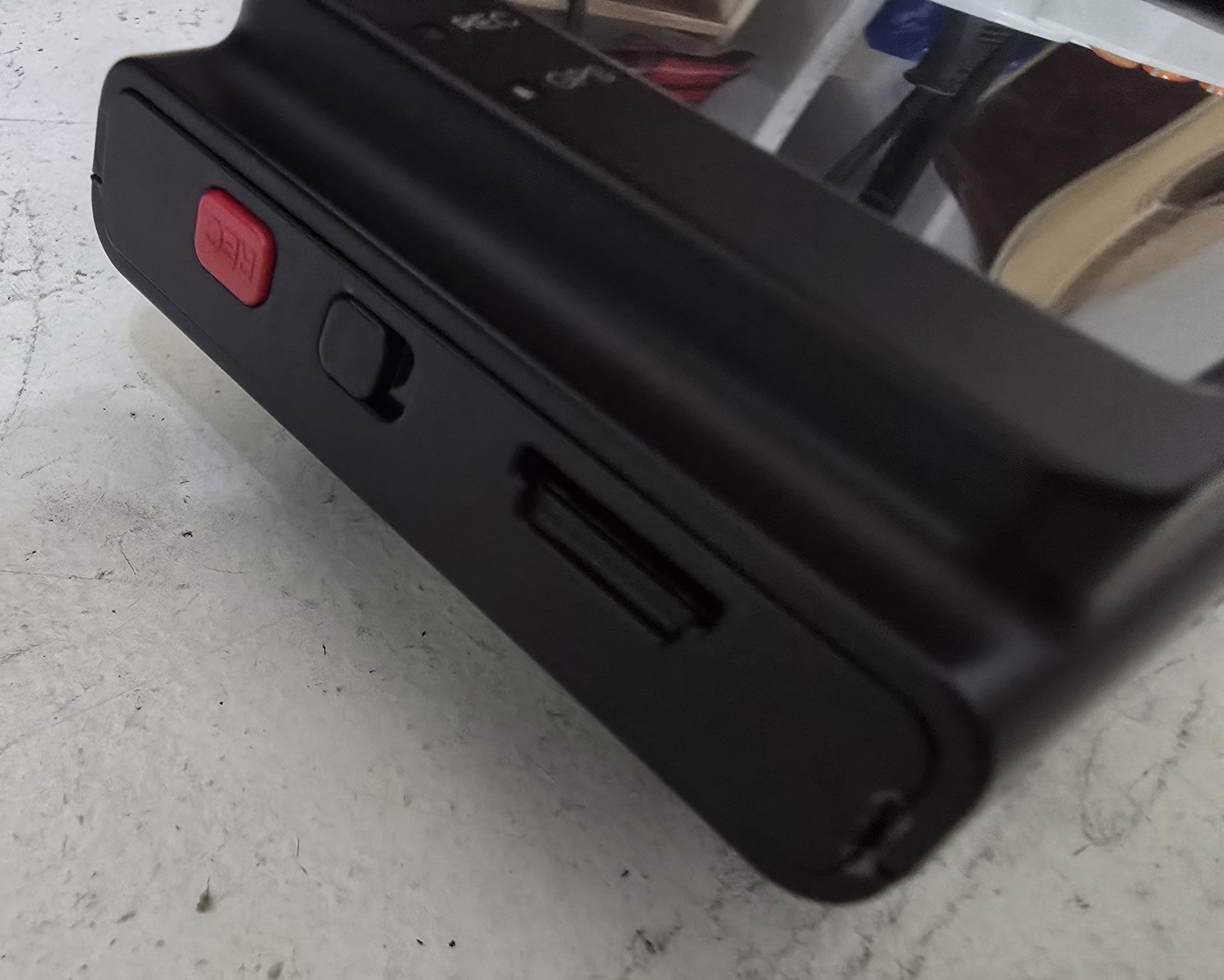

좌측에 있는 까만색 전원 스위치와, 빨간색 비상저장 버튼을 살짝 밀어서 빼내고, 우측에 있는 스피커도 떼어낸다.

상하좌우에 나사가 한개씩 있으니, 풀어내고, 위쪽에서부터 들어올리면, 기판이 올라온다.

​

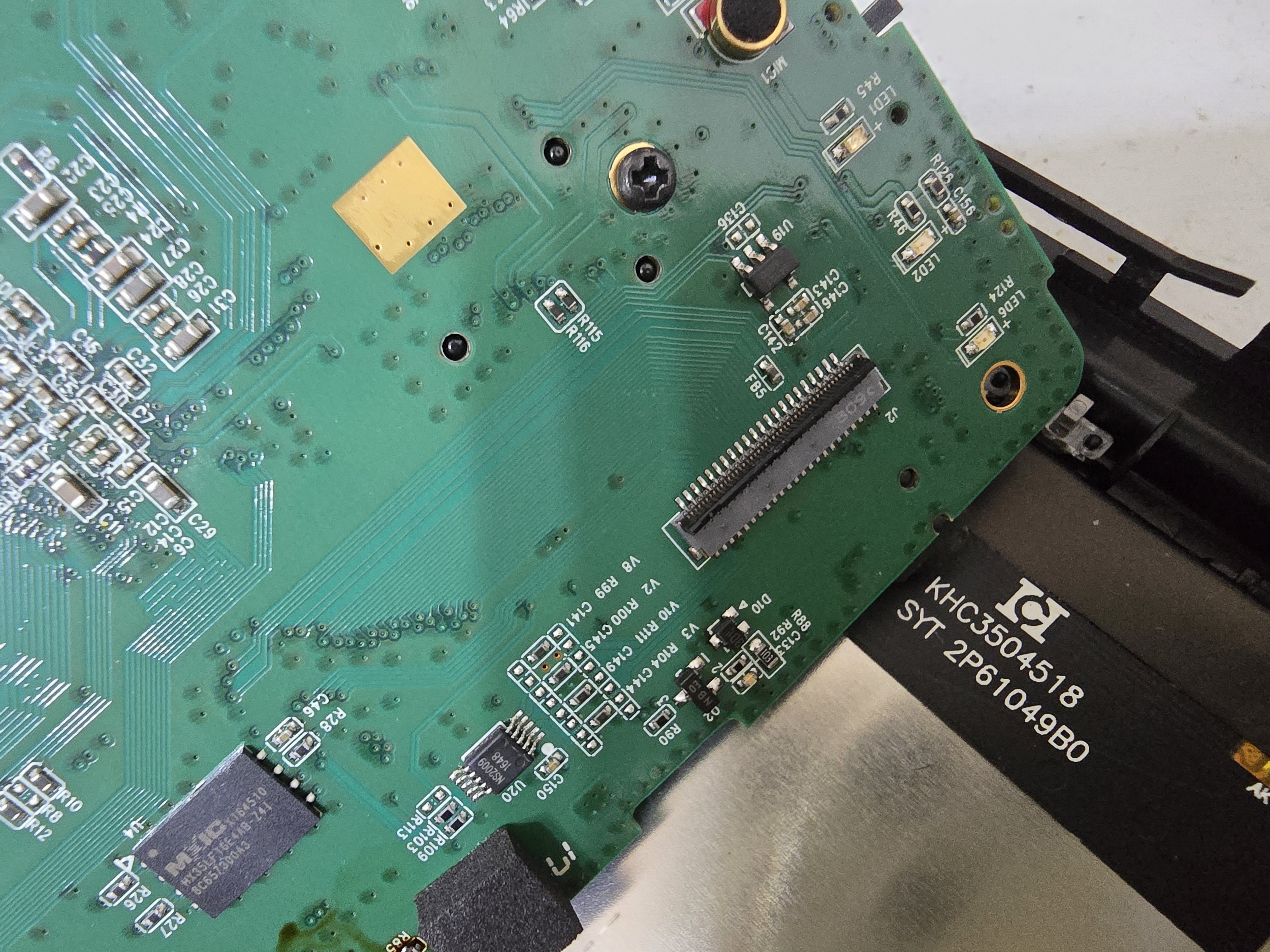

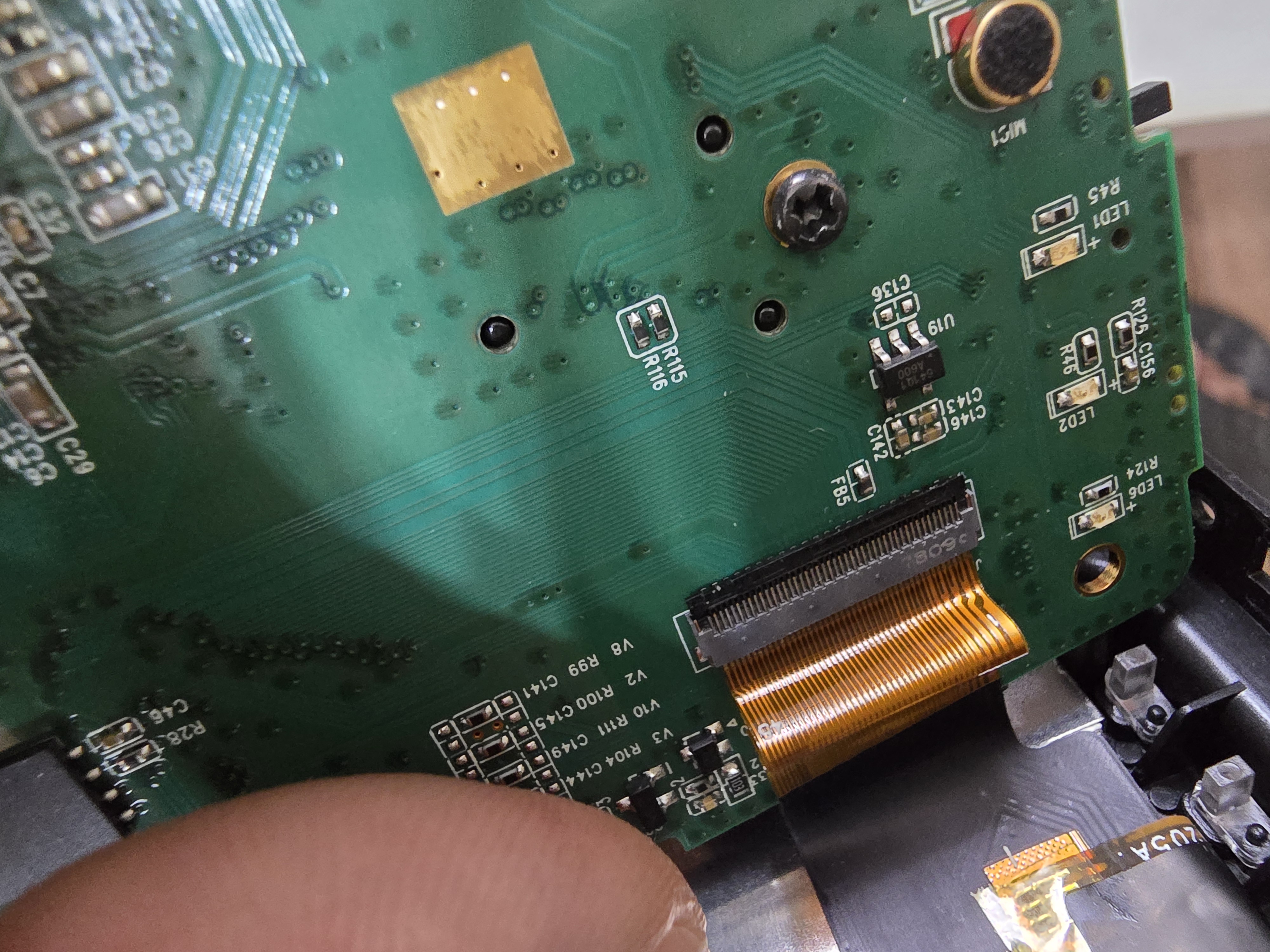

기판 하단에 LCD랑 연결된 케이블이 있는데, 까만색 부분을 살짝 제끼면, 케이블이 빠진다.

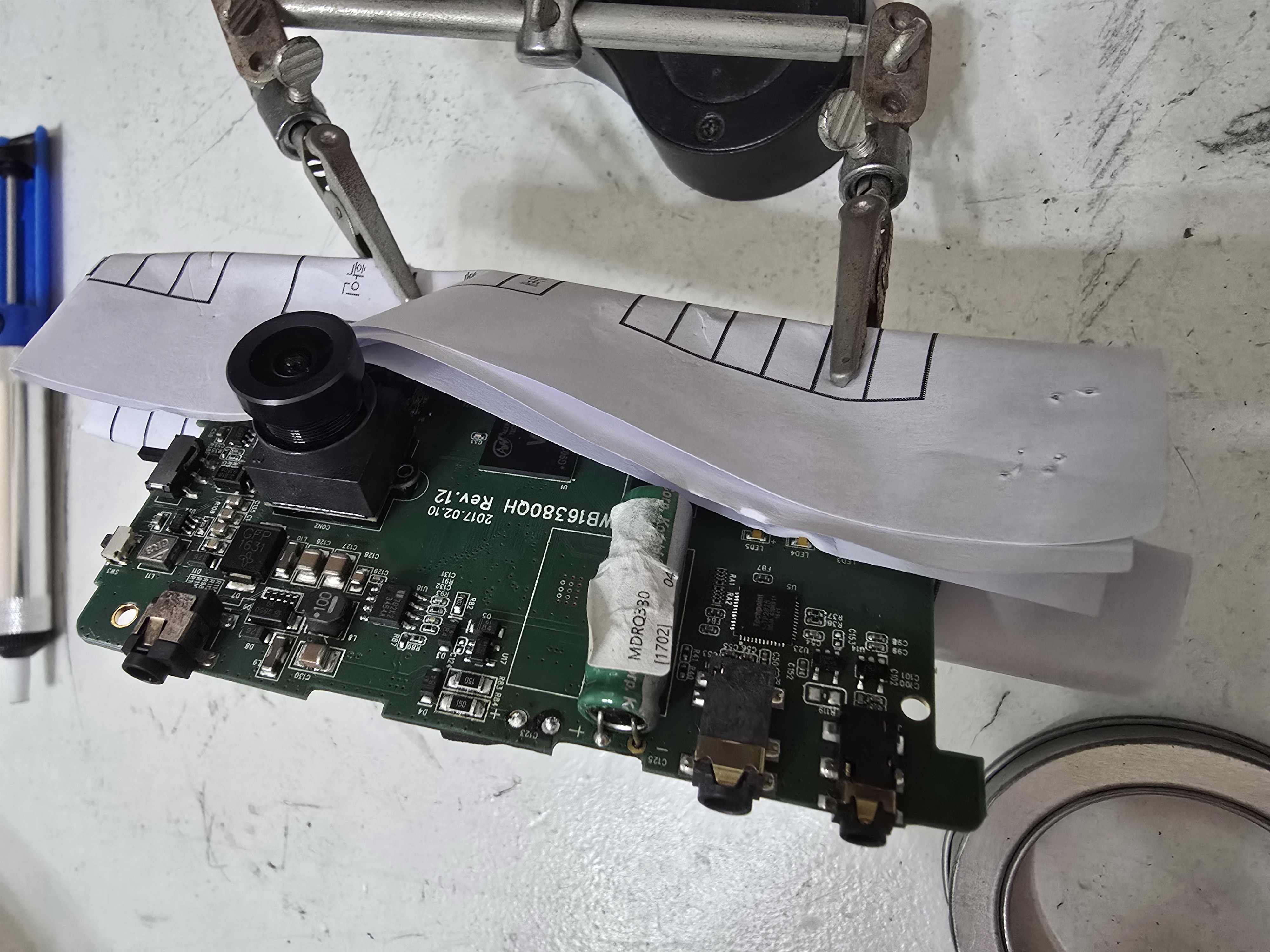

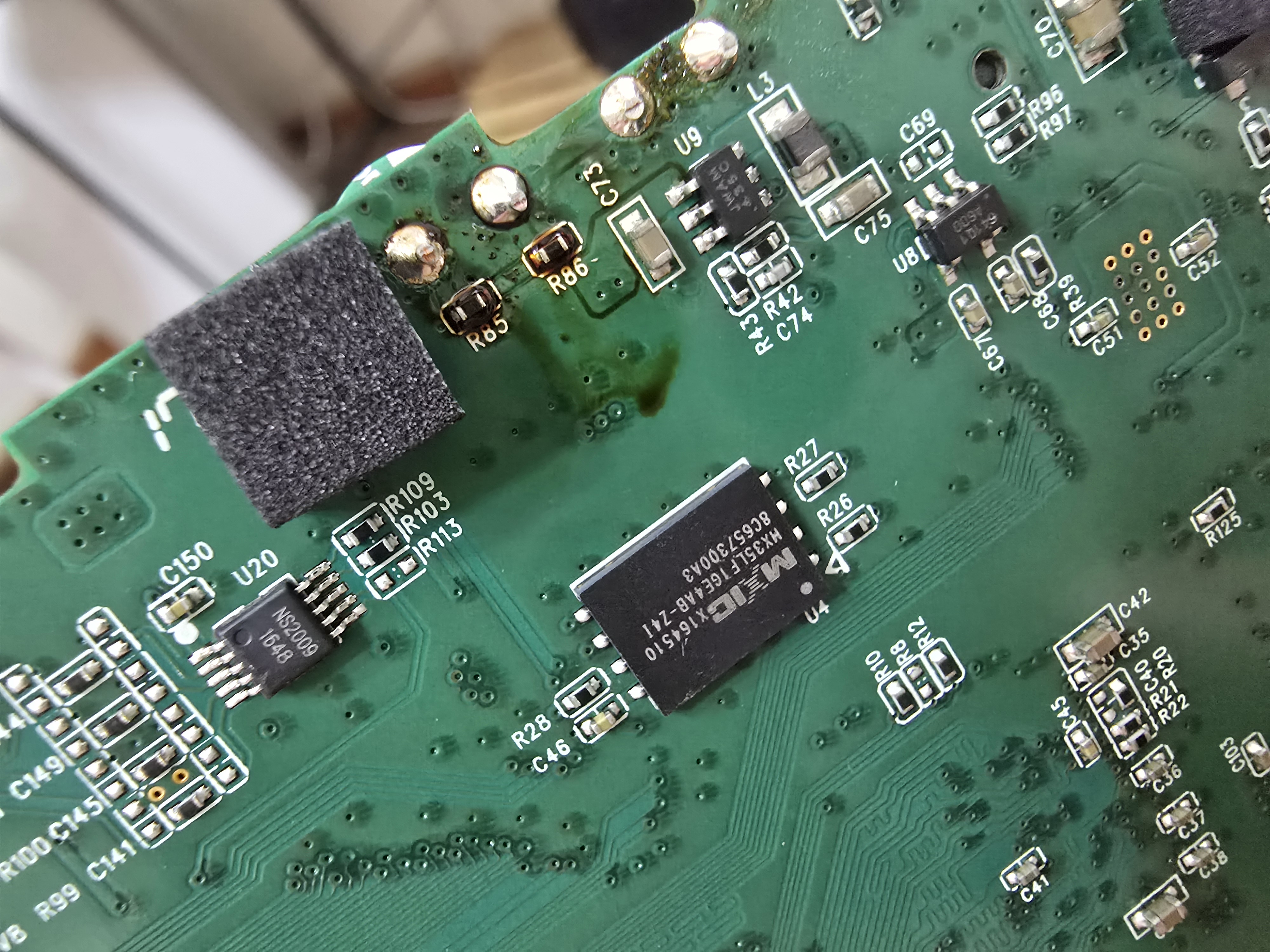

이제 커패시터를 떼어내기 위해서, 납을 제거할 부분을 확인하고, 인두와 납 제거기를 이용해서, 커패시터를 제거 했다.



새로 구매한 커패시터의 + - 를 잘 확인해서 ( 기존과 동일하게 ) 꽂아주고 납땜을 해주었다.



새로 구매한 커패시터가 조금 크기가 차이가 나지만, 어차피 스펙이 동일하면 상관 없을 것 같다.

​

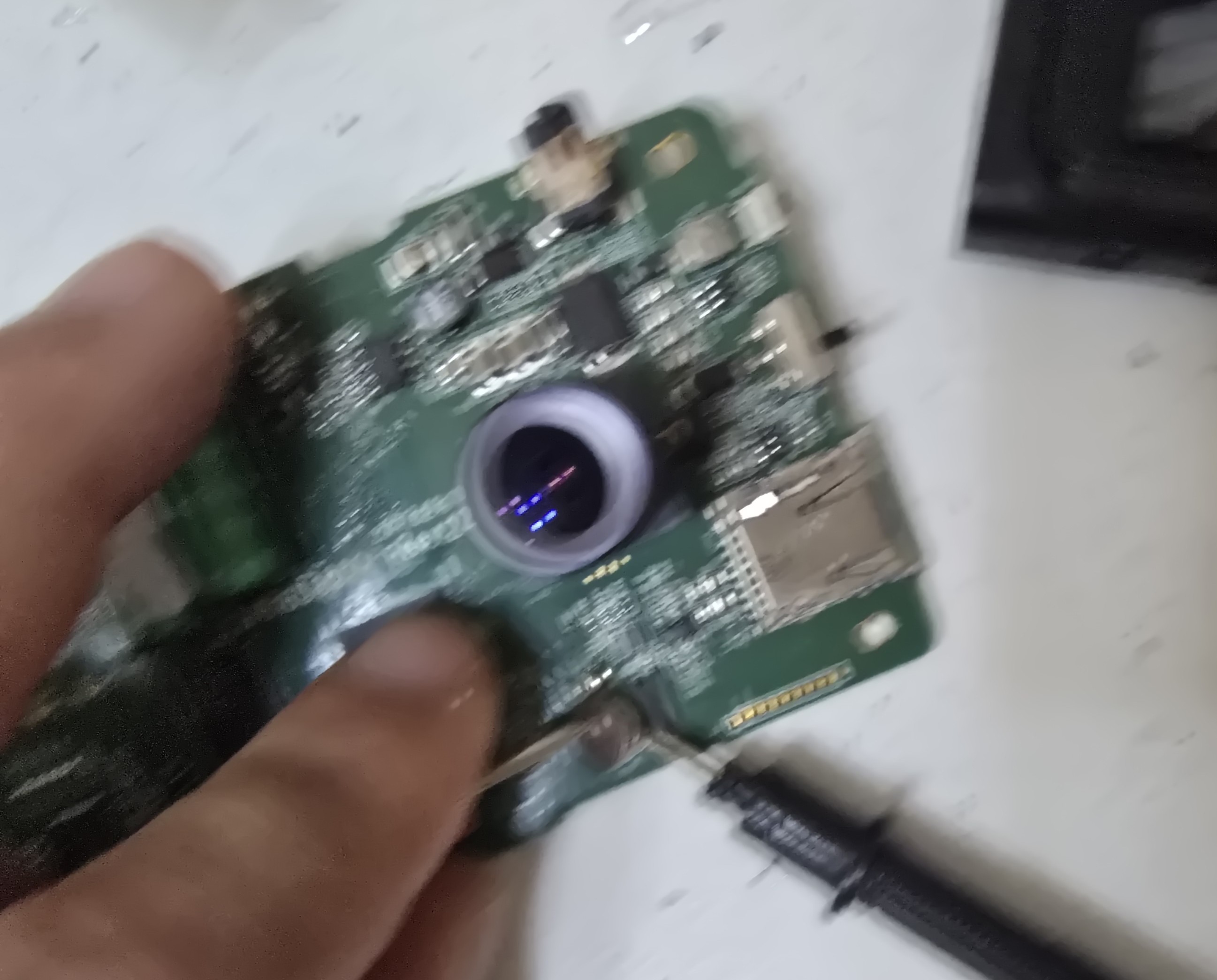

배터리도 교체해야할 지, 판단하기 위해서, 전압을 측정해봤는데, 2.96V가 나왔다.



이정도 전압이면, 3V 짜리에서 문제 없는 전압이라, 일단 커패시터만 교체하고, 조립을 했다.



LCD 케이블을 잘 끼워주고, 분해의 역순으로 조립해준다.

​

위와 같이 진행하고, 블랙박스를 가지고, 차로 가서, 테스트를 해봤는데, 결과는 동일했다...

​

다시 가지고 와서, 커패시터 전압을 측정해보니, 약 1.7V가 떴다...

혹시나 커패시터가 완충이 되지 않아서 그런가? 하고 몇일 운행을 해봤지만, 현상은 동일했다.

​

며칠 후, 배터리를 교체하고자 다시 뜯었다.

뜯으면서, 커패시터 전압을 체크해보니, 약 2.5V로 정상 전압까지 올라온 것을 확인했다.

​

이로써, 커패시터와 날짜와는 연관이 없는 것으로 확인했다.

​

나중에 확인한 것이지만, 이 커패시터의 역할은 갑자기 전원이 꺼졌을 때, 녹화가 정상적으로 종료될 수 있도록 잠깐의 전원을 저장해주는 용도라고 한다.

​

실제로 나중에 안 사실이지만, 블랙박스를 차에서 떼어내기 위해서, 전원을 OFF하면, 그냥 꺼졌었었다.

그런데, 커패시터를 교체하고 나니, 전원을 OFF 하면, "전원을 꺼졌습니다"라고 안내멘트 후에 꺼지는 것을 발견했다.

​

이것때문에 교체한 건 아니지만, 커패시터를 교체한 건 잘한 거 같다.

​

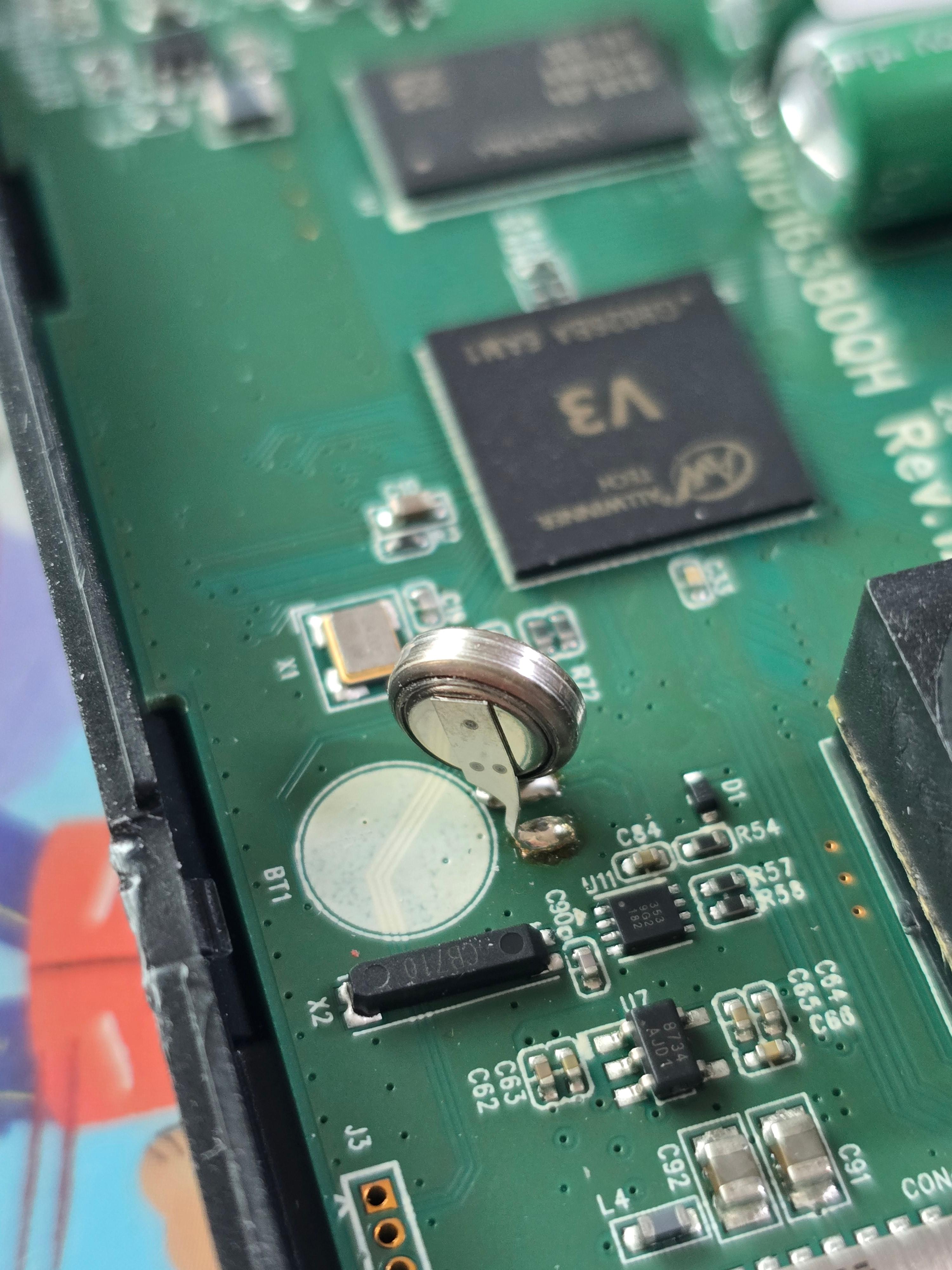

배터리를 교체하기 위해서, 다시 분해하고, 납땜 제거하고, 새것으로 교체해서, 붙여줬다.

​

참고로, 기존 것의 전압은 2.96이었고, 새로 산 것의 전압은 2.97로 동일했다.



다시 조립하고, 몇일동안 운행을 해봤지만, 현상은 동일했다.

​

테스트를 하면서 이상한 점을 확인했다.

GPS가 연결되기 전에 날짜를 저장하면, 정상적으로 저장이 되었다가, GPS가 연결되면 날짜가 초기화 되는 것이었다.

​

다시 검색의 검색을 해본 결과, 블랙박스가 아닌, 외장 GPS에 있는 배터리 때문에도 위와 같은 현상이 발생할 수 있다는 글을 확인했다.

​

외장 GPS는 앞유리에 붙어있다.



손으로는 잘 안되어서, 집게 (첼라)로 꽉 잡으니, 벌어지면서, 뚜껑이 벌어지며, 모듈을 가져올 수 있었다.

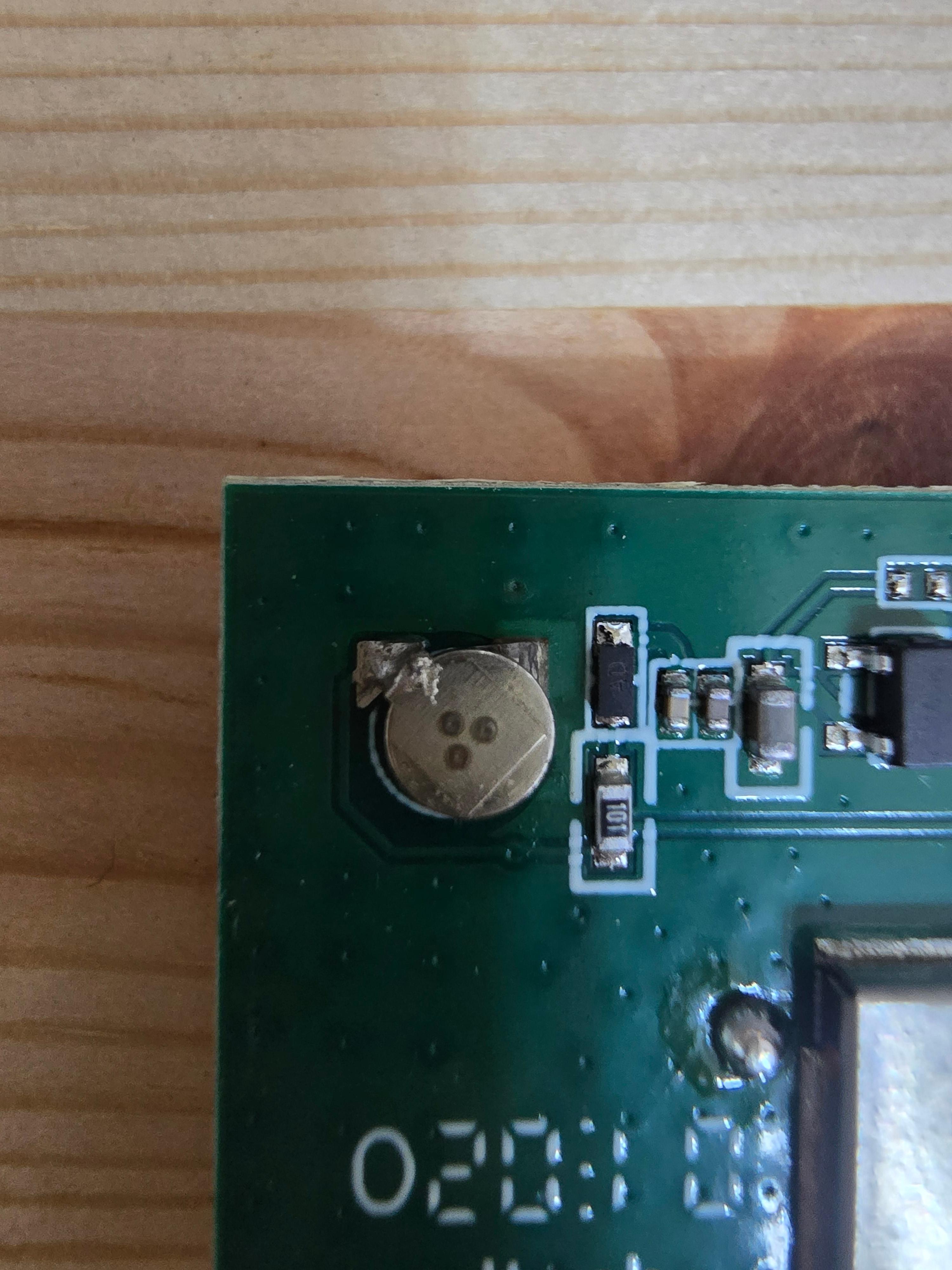

살펴보니, 배터리 같은게 아주 작은 것이 붙어있다.

지름이 약 3mm 정도 되었다.

​

정보를 확인할 수 없어서, 떼어내서 보려고, 납땜을 제거하려 했는데, 이런.....

기판 패턴까지 같이 찢어져버렸다.

​

너무 작어서, 다시 납땜을 해서 붙일 수도 없고 해서, 어쩔 수 없이, GPS를 새로 구매했다.

​

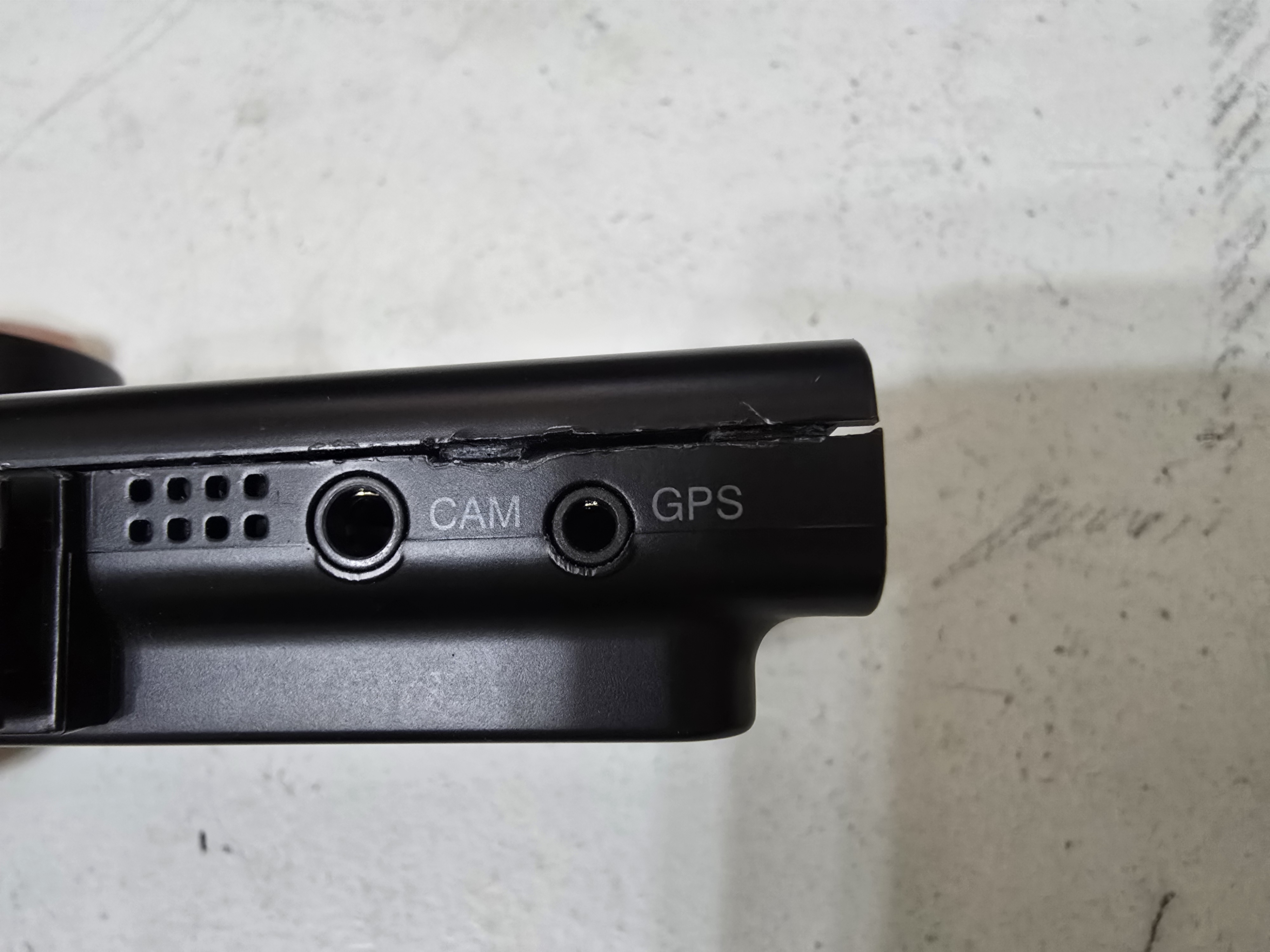

GPS 단자가 브랜드별로 다르므로, 블랙박스 브랜드에 맞는 GPS를 구매해야한다.



https://link.coupang.com/a/cOrMB8

엠피온 블랙박스 GPS 안테나 보급형 고급형 A/KC인증 - 블랙박스액세서리 | 쿠팡

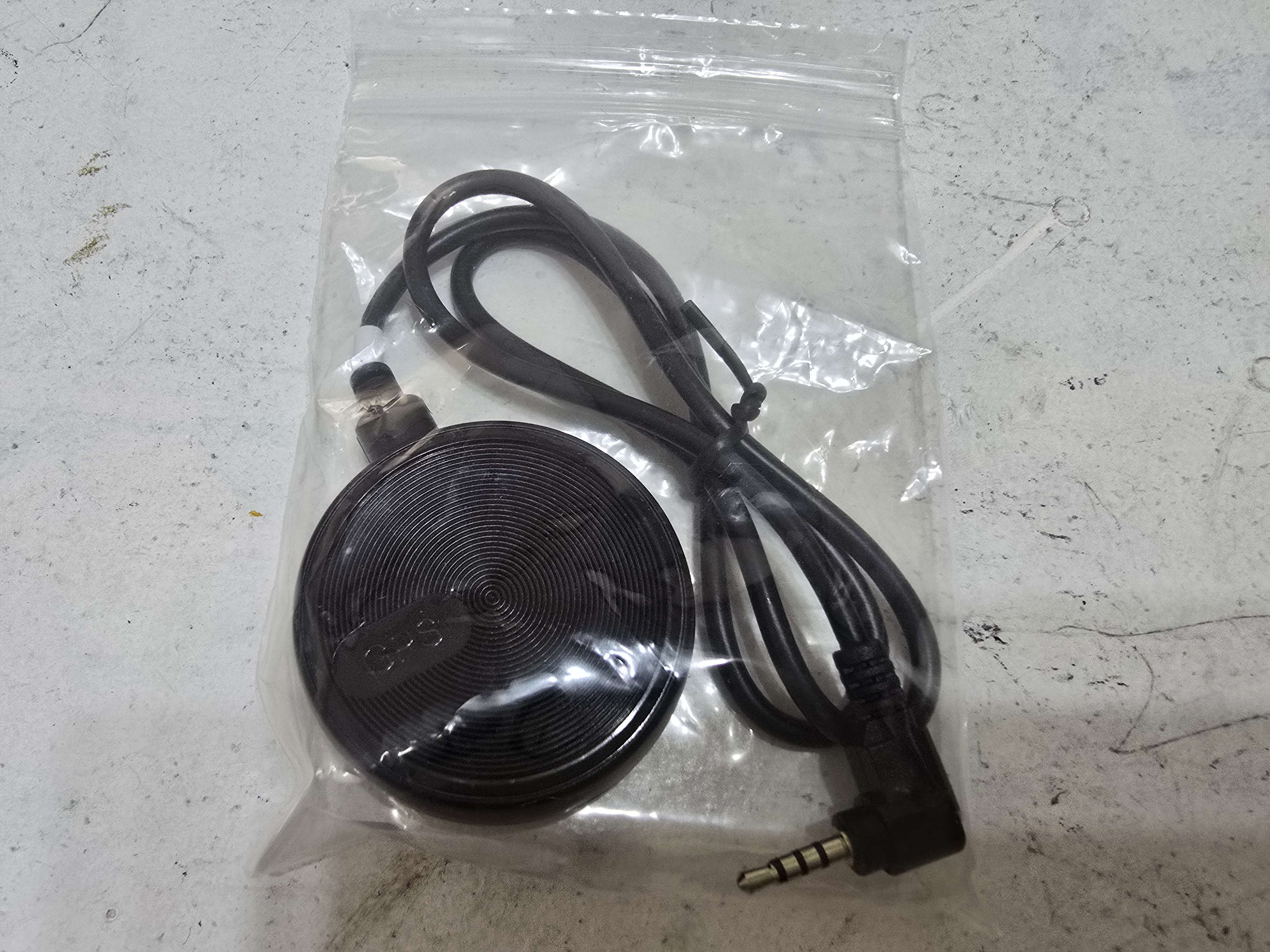

위 제품을 구매하고, 블랙박스에 끼워보니...

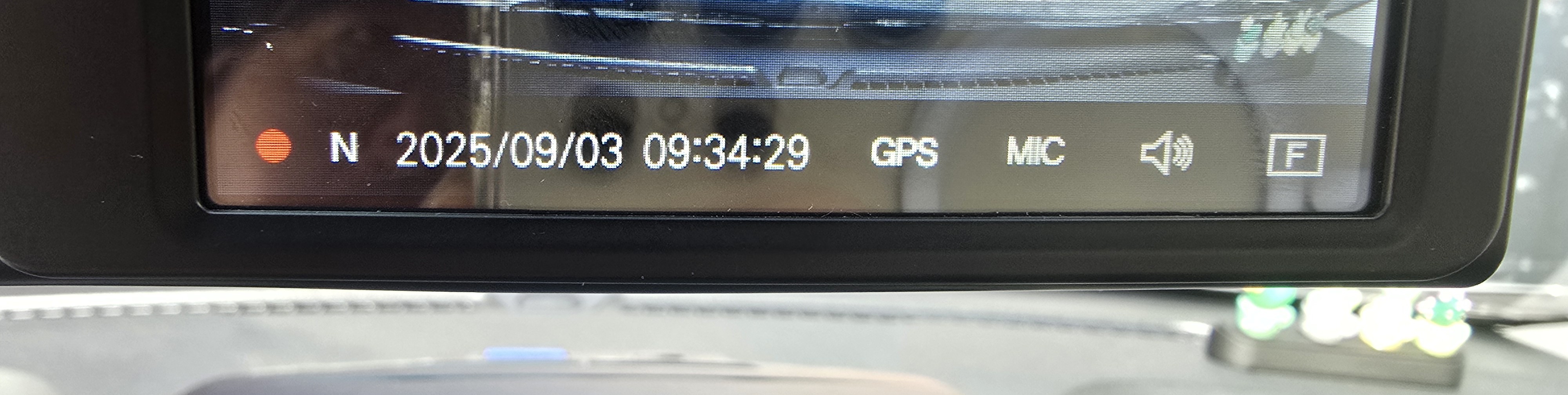

GPS가 연결되고, 날짜와 시간이 정상적으로 나타났다....



상당히 여러가지 시도를 해봤지만, 결론은 GPS 교체로 최종 수리를 완료할 수 있었다.

커패시터 교체나 배터리 납땜등등 처음해본 것도 많았고, 사실 좀 더 삽질을 한 것도 많았지만...

현상을 좀 더 테스트를 해봤다면, GPS를 의심해 봤을 수도 있었을 텐데, 조금 아쉽다.

​

그래도 수리과정 중에, 커패시터 교체로, 실제 문제가 생겼을 상황에 대배할 수 있게끔 고쳐진 점은 매우 다행이다.

​
